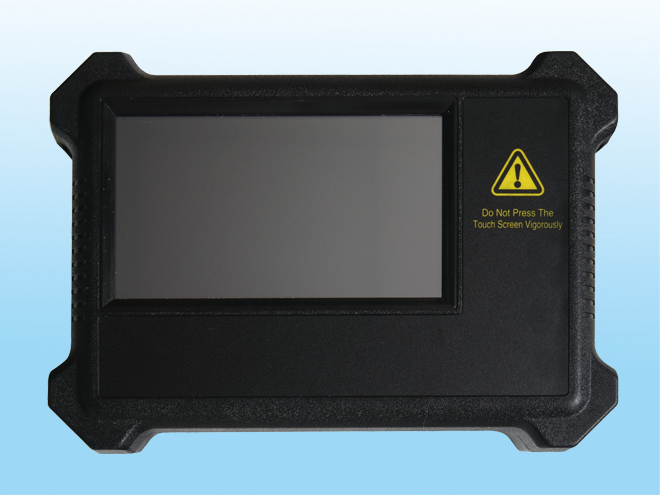

JY100智能三相用电检查仪

性能特点

◆现场校验智能表电表误差误差；检测CT变比；检测计量装置综合误差，方便查找故障点。

◆测量电压、电流、功率、角度、功率因数、频率、CT变比等电参数，从而准确判断、

检测出计量回路故障。

◆超宽量程钳表测量范围大，自动切换量程，无需携带多套钳表，或由于三相负荷电流不平衡更换钳表，一套钳表完成所有测量任务。

◆直接显示向量图，一、二次接线正确与否一目了然。

◆读取智能电表存储数据，方便与后台数据进行比对，检查通讯准确性。

◆汉字菜单提示操作，人机对话友好；存储现场测试数据。

◆可选配增加虚拟负荷功能，在现场无负荷的情况下正常工作。

技术性能

◆电压：0～450V    （自动切换量程）

◆电流：0.25A～600A（自动切换量程）

◆角度：0～359.9°频率：45～55HZ

◆准确度：0.5级

◆工作温度：－20℃～50℃

◆工作电源：80V～265V（AC）

◆整机功耗：≤3VA

◆体积：225mm×135mm×50mm

◆整机重量：2kg

智能三相用电检查仪是专门为电力系统现场检查智能电表及计量装置运行情况而设计的，随着技术进步，智能电表的大量应用，所需检测项目不断增加，传统的用电检查仪不再满足工作需要。经过研发人员的不懈努力，公司近期成功推出三相用电检查仪新款，仪器型号为JY100D，以满足客户需求。

JY100D智能三相用电检查仪采用当今流行的ARM处理器，168M主频128M内存（可扩充4G存储卡）。液晶采用7寸高清彩色触摸屏（电阻屏），结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。仪器可支持文件系统可与电脑无缝对接。

◆仪器在不停电，不改变计量回路接线，不打开计量装置情况下，现场检测计量装置的综合误差（含电能表、CT、接线误差），从而判断此计量装置是否有故障。

◆可测量校验低压计量装置内的带CT和不带CT单相、三相三线、三相四线电能表的基本误差；可测量CT变比。

◆测量电压、CT一次电流、CT二次电流、功率、相角、功率因数、频率等多种电参量，从而准确判断检测出计量装置回路的故障。

◆显示向量图，可直观的检查计量装置的一、二次的接线情况。

◆电流使用钳型互感器进行测量，操作人员无需打开电流回路，就可以快速、准确、安全的进行测量。

◆电压回路输入范围0-400V自动切换量限；葫芦型钳表测量范围0.25～500A，自动切换量程；一套三支钳表即可完成检查工作，避免了由于现场三相负荷不平衡而更换不同量程钳表的步骤，减轻了工作负担，提高了工作效率。

◆仪器具有波形显示及谐波分析功能，仪器可同时或分别显示各路电压电流波形图。仪器可分析1-32次谐波含量及谐波值，并画出柱形图。

◆仪器内置emwin操作系统，支持全拼汉字输入法，7寸真彩液晶显示，无需键盘全触控操作，一屏可显示多种电参量。

◆仪器具有屏幕截图功能，测试数据无需相机便可保存测试图片，并可播放图片。

◆仪器具有USB接口，支持DBF数据库管理查询，可优盘导出测试结果，打开方式为Excel电子表格，无需后台软件操作。
