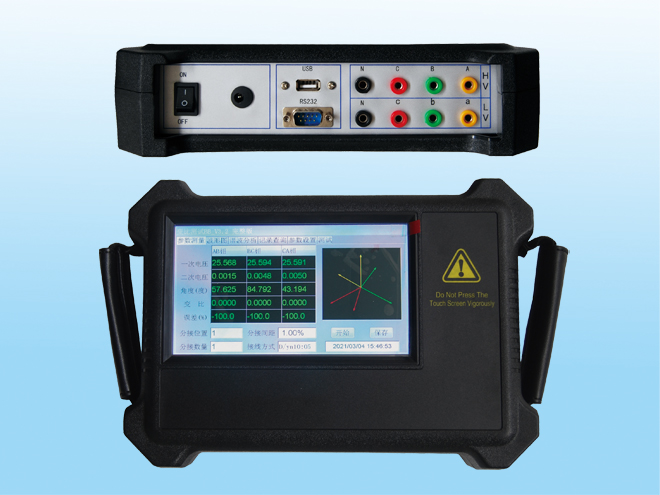

JS200多功能变比测试仪

性能特点

◆内置20-2KHz程控变频信号源可输出单相、两相或三相标准正弦波信号或高频信号，输出相位频率可任意调节。

◆无需调整三相电源平衡，测试速度快，3秒钟可测出变比及接线方式。

◆采用ARM处理器，168M主频128M内存可扩充4G存储卡。

◆液晶采用7寸高清彩色触摸屏，结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。

◆仪器可支持数据库并可通过优盘导出或通过数据线传至后台电脑。

◆全自动变比测量功能，无需设置任何参数即可自动完成三相变比和组别的测量，轻松操作，一按即可。

◆自动测量三相、单相变压器变比，并可计算变比误差。

◆测量变压器联结组标号和极性。并显示一次二次的接线向量图，直观明了。

◆自动跟踪变压器有载分接开关位置，并自动指示当前分接点。

◆显示变压器一次二次的电压波形图及相位关系，可测量变压器一二次电压谐波谐波，方便分析变压器故障。

◆具有CT、PT变比、极性测试功能。

◆完善可靠的自动保护功能，确保各种异常情况下仪器完好无损。

◆体积小，重量轻，测量准确，速度快（约3秒测试完成）。

◆可存储或打印全部测量结果，体仪器内置128M存储器（可扩展4G存储卡），可用优盘导出数据库，或上传到计算机。数据库支持excel电子表格打开方式，方便编辑打印或存档。

◆备注：A型支持蓝牙或RS232串口打印需另配打印机，B型自带热敏打印机，可选装内部试验电源，无需外接工作电源即可使用。

技术参数

◆变比测量范围：0.8~20000，Zui高50000（选配）

◆变比测量精度：0.1%（0.5~2000），0.2%（2001~20000）

◆测试电压：AC12V、24V、40V、80V、160V

◆工作电源：AC220V±15%（可选配锂电池）

◆体积：A型270 mm×190 mm×70mm

            B型320 mm×230 mm×140mm

◆重量：A型2kg(不包括测试线)

            B型3kg(不包括测试线)

使用条件

◆环境温度：-10℃～50℃

◆环境湿度：≤90%RH
